装修图纸尺寸怎么看

返回列表 来源:上善美居装饰 查看手机网址
扫一扫!装修图纸尺寸怎么看扫一扫!
浏览:- 发布日期:2017-03-12 17:24:33【

想要看懂图纸,我们首先要学会基本的制图技能以及制图的知识,当真正明白什么才是正投影与侧投影的时候,才能够将图纸中的建筑规划了解透彻。当然,这往往是不够的,真正懂得看图的专业人士,还会去学习透视图的原理,以及建筑施工图的绘画技巧,以此,在真正观测图纸的时候,才可以更加清晰的检查出图纸中的错误,与图纸想要表达的事项。

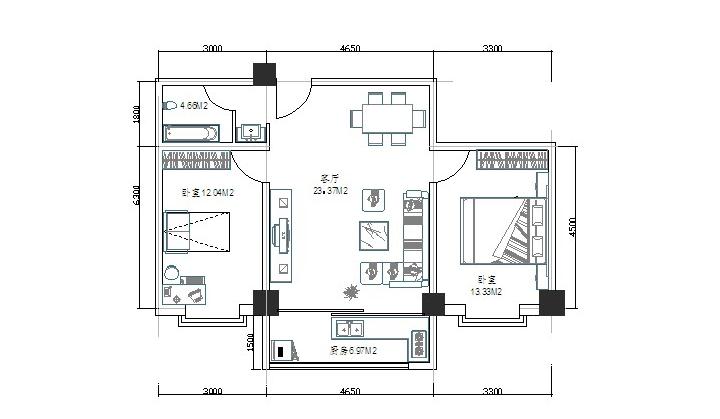

cad设计图纸

看图纸必备工作:例如说我们想要看懂文言文,首先需要学会认字,看图纸也是如此。图纸上一般会出现各种构件的符号,我们需要在短暂的时间内将这些符号所代表的意义梳理清楚。其次,便是需要学会看懂图纸中的结构形式。当我们找出图纸每一个形式所代表的特点,那么,便可以轻而易举地搞清楚这张图纸的意思了。以此,还能够检查出图纸中的错误。


cad图纸

五步教你看懂图纸

1、在阅读图纸之前,我们需要去阅读设计说明书,然后将相关的标准与规范图集准备好后再去看图纸,如此才能够了解总体的规划。

2、如果是建筑施工图纸,那么我们要带着图纸去现场,对照之前所准备好的相关图集,计算出图纸中的轴线距离,再将重要的配置用其它颜色的笔标注出来。以此,在现场的时候我们便可以分清图纸与实物之间的关系。如果有些建筑分不清楚,可以请教在场的施工人员,将它们的顺序整理清楚。

3、看图纸中的设施结构,将墙柱、楼层的每一个代号都按照顺序标注在图纸上,然后计算出与图纸的尺寸比例关系。

4、综合看施工地点的平面图、立体图以及剖面图,对照现场设置,把发生立体变化的地方在图纸上标注清楚。这样,图纸上难以理解的东西就看懂一大半了呢。

5、最后再进行检查与验收,将施工的缺点标注在图纸上。以此,我们便可以轻而易举地看懂一张图纸啦。
图纸其实并不是非常难以理解的,多多观看建筑类别的书籍,多多实践,便可以轻而易举地攻破这个难题啦。想要看懂图纸,经常在施工现场观测比较好哦,将图纸上所勾勒的立体图形与平面图形与施工建筑做对比,就看懂了一大半了。有时候会看到一些特别的符号,如果记不起来可以问在场的人员哦。这样下来,一张图纸就可以轻松地看懂了,光是死记硬背还是不行的哦。
